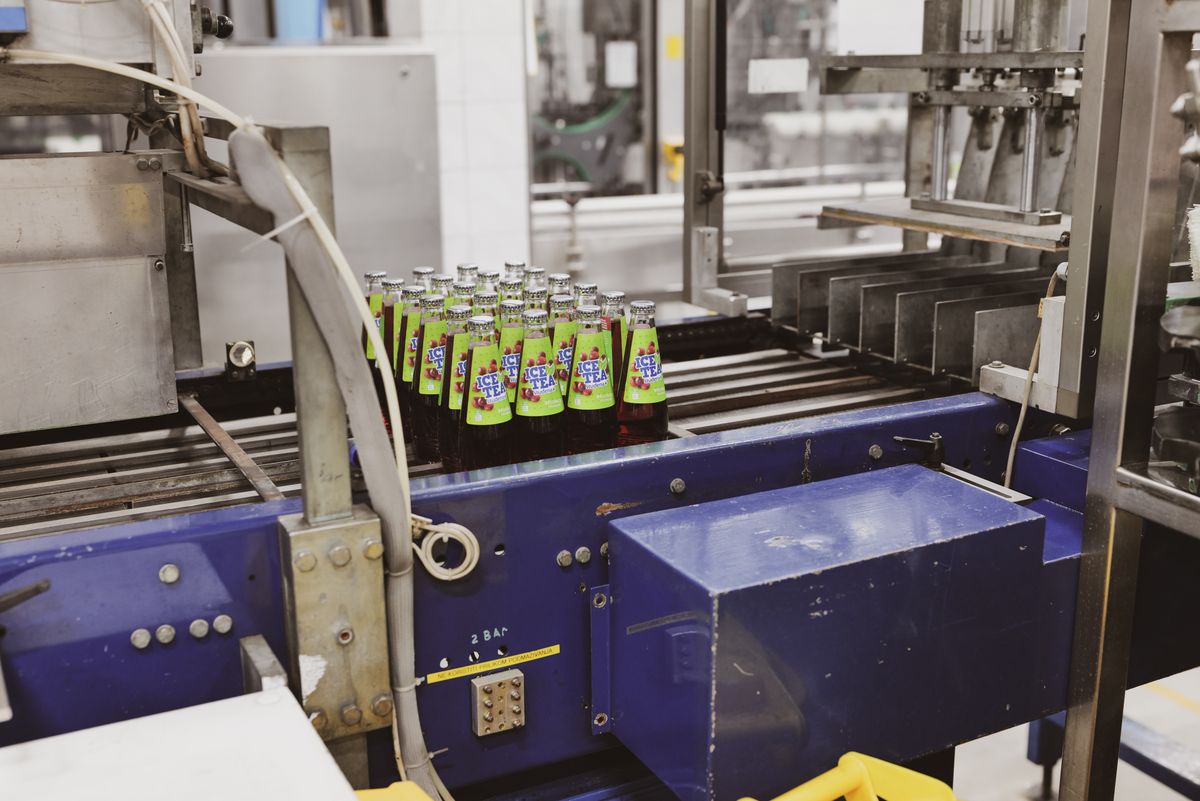

Промышленный участок с конвейерной линией, узлами загрузки и схемами потоков материалов
Схемы подачи материалов

Три способа подачи и когда какой работает

Мы не настаиваем на «единственно верном» способе транспортировки. В проектах применяются три базовых решения, мы разбираем их сильные и слабые стороны и помогаем заказчику выбрать тот, который подходит его производственному циклу.

На странице — сравнение способов, разбор того, кому что подходит, и общая структура линии подачи, которая применима ко всем трём решениям.

Сравнение способов

Три подхода к подаче материалов

У каждого способа есть своя логика и свои ограничения. «Лучшего» решения не существует — есть то, которое точнее отвечает вашему процессу.

50

Ленточный конвейер

Поток делится по трассе: горизонтальные участки, наклонные секции и узлы перегрузки. Усиленная лента переносит сыпучие и штучные грузы с понятной производительностью.

  • Простая и наглядная схема
  • Подходит для стабильных непрерывных потоков
  • Не любит крутых перепадов высот
  • Требует адаптации под условия в Словакии
ПодходитЛиниям с равномерной загрузкой
EV

Шнековый питатель

Материал перемещается по «виткам» — закрытому жёлобу с заданной подачей на цикл. Винтовой механизм дозирует сыпучее сырьё и закрывает участок до следующего такта. Компактное решение.

  • Высокий уровень дозирования
  • Подходит для борьбы с просыпью и пылением
  • Требует точного подбора шага
  • Чувствителен к абразиву
ПодходитУзлам с дозированной подачей
0€

Пневмотранспорт

В начале трассы материал распределяется по трубопроводам потоком воздуха. Не остаётся открытых участков — поток замкнут. Каждая ветка имеет назначение, даже резервная линия сброса.

  • Максимальная герметичность
  • Подходит для разветвлённых маршрутов
  • Высокая энергоёмкость на старте
  • Требует регулярного обслуживания
ПодходитПереработке тонких порошков
Универсальная структура

Что есть во всех схемах подачи

Независимо от выбранного решения, любая линия подачи опирается на одну и ту же базовую структуру. Она состоит из шести узлов.

Входной поток 100%
Основной транспорт ~48%
Накопительные бункеры ~22%
Узлы распределения ~14%
Резервная линия ~8%
Аспирация и очистка ~8%

Учебный пример распределения нагрузки — не норматив. Реальная структура зависит от типа сырья, объёма и компоновки цеха. Используется для иллюстрации логики, а не как цель.

Этапы проектирования

Пошаговый алгоритм для всех трёх решений

Несмотря на различия способов, алгоритм первичной компоновки линии общий. На этапе проработки мы проходим эти шесть шагов в течение первой и второй недели подготовки проекта.

Шаг 01

Зафиксировать фактический объём потока за смену

Шаг 02

Выделить опорные узлы и привязать их к точкам цеха

Шаг 03

Описать свойства материала простыми параметрами

Шаг 04

Учесть сезонные пики и нерегулярные нагрузки

Шаг 05

Выбрать способ (лента, шнек или пневмотранспорт)

Шаг 06

Запустить первый рабочий цикл с короткой сверкой

С чем не торопиться

Антирекомендации инженеров

На первых этапах проектирования есть соблазны, которых лучше избежать. Это сэкономит несколько месяцев переделок.

АНе вводить много узлов сразу. Начните с 7–9. Усложнять схему можно позже.
БНе использовать «универсальные» параметры из каталога. Они не учитывают ваше сырьё.
ВНе пытаться охватить «весь цех» сразу. Начните с одного участка — двух максимум.
ГНе считать линию «неудачной» после первого отклонения. Это нормальный рабочий сигнал.
Дальше

От схемы подачи — к анализу потоков

Когда линия скомпонована, начинается работа с фактическими данными. Раздел «Анализ потоков» — следующий логический шаг.
